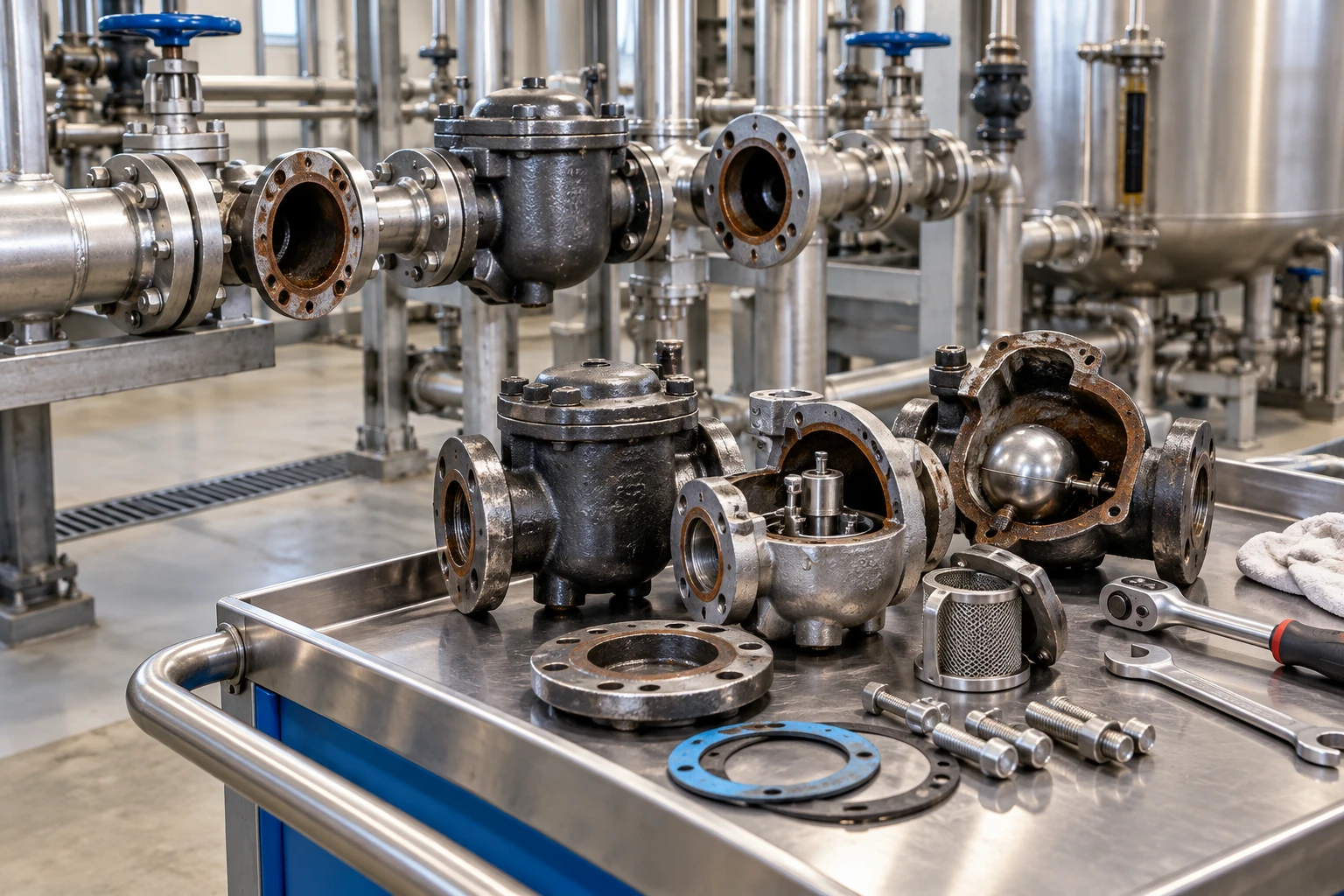

Диагностика и обслуживание конденсатоотводчиков

Опубликовано: 08.10.2026

Неисправность конденсатоотводчика может проявляться задержкой жидкости, утечкой пара, недостаточным удалением воздуха или нестабильным циклом работы. Однако похожие симптомы возникают при засоренном фильтре, повышенном противодавлении, неправильной ориентации и недостаточном перепаде. Поэтому диагностику проводят как проверку всего узла, а не только корпуса устройства.

На странице ОПЭКС можно посмотреть варианты оборудования и сравнить рабочие принципы механических, термодинамических и температурных конструкций. Это важно для диагностики: поплавковая модель должна реагировать на уровень жидкости, перевернутый стакан работает циклично, а термодинамический диск открывается после снижения давления в верхней камере.

Перед разборкой фиксируют давление пара, давление конденсатопровода, температуру, нагрузку оборудования и характер симптома. Если параметры неизвестны, невозможно отличить недостаточную пропускную способность от механического повреждения. Любые работы выполняют после безопасного отключения, охлаждения и сброса давления.

Признаки задержки конденсата

• Снижение температуры продукта или теплоносителя. Конденсат закрывает часть поверхности от свежего пара.

• Неравномерный прогрев оборудования. Жидкость и воздух распределяются по внутреннему объему неравномерно.

• Гидроудары и вибрация. Пар взаимодействует с накопившимся конденсатом в трубопроводе.

• Медленный выход на рабочий режим. Воздух и жидкость препятствуют нормальной теплопередаче.

• Заполнение дренажной линии. Устройство не справляется с расходом или работает при недостаточном перепаде.

Причины недостаточного отвода

Первой проверяют пропускную способность. Если фактический расход выше расчетного или противодавление увеличилось, исправное устройство не сможет вывести всю жидкость. Затем оценивают фильтр, орифис, внутренний клапан и свободное движение поплавка или стакана.

Неправильное положение корпуса может ограничить ход механизма. Для свободноплавающего поплавка важна точная ориентация, а для моделей с поворотным внутренним механизмом необходимо убедиться, что он настроен под фактическое положение трубопровода.

Признаки утечки пара

Постоянный выход пара в конденсатную линию увеличивает энергетические потери. Возможные причины включают загрязнение седла, износ клапана, деформацию поплавка, повреждение температурного элемента или отсутствие гидрозатвора у конструкции с перевернутым стаканом.

Не каждый выброс является неисправностью. Некоторые типы работают циклически и выпускают небольшую порцию пара в рамках рабочего процесса, что прямо описано для перевернутого стакана и термодинамического диска. Оценка должна учитывать нормальный цикл конкретной модели.

Порядок диагностики

1. Определить тип устройства. Установить нормальный рабочий цикл и ожидаемое поведение.

2. Измерить давление до и после. Рассчитать фактический перепад и сравнить его с подбором.

3. Проверить нагрузку. Оценить текущий расход конденсата и режим пуска.

4. Осмотреть монтаж. Проверить положение, направление потока, уклоны и запорную арматуру.

5. Проверить фильтр и дренажную линию. Исключить загрязнение и повышенное противодавление.

6. Оценить удаление воздуха. Убедиться в исправности встроенного воздухоотводчика или температурного элемента.

7. Проверить внутренний механизм. После отключения осмотреть седло, поплавок, стакан, диск и уплотнения.

8. Провести контрольный запуск. Сравнить параметры после обслуживания с исходными значениями.

Особенности поплавковых моделей

В рычажной конструкции возможны концентрический износ клапана и повреждение связи рычага с поплавком при гидроударе. Свободноплавающий поплавок имеет только одну движущуюся деталь, но его поверхность должна сохранять точную геометрию и чистоту. Деформация или загрязнение нарушают плотное закрытие орифиса.

Встроенный термостатический воздухоотводчик также требует проверки. При его дефекте возможна утечка пара или недостаточный выпуск воздуха. Запасная деталь должна точно соответствовать модели и рабочим параметрам.

Особенности перевернутого стакана

Для работы необходим гидрозатвор. Если жидкость из корпуса потеряна, пар может проходить через выпуск до восстановления нормального цикла. Устройство чувствительно к колебаниям входного давления и имеет циклический режим, поэтому оценивать его только по отдельному моменту неправильно.

Встроенный фильтр защищает седло от твердых частиц, но сам требует очистки. Износ клапана способен вызвать потерю герметичности. При этом на странице ОПЭКС указано, что при поломке или гидроударе конструкция остается открытой и продолжает отводить конденсат, хотя возникает утечка пара.

Особенности термодинамического диска

• Загрязнение диска и седла. Нарушает плотность закрытия и продолжительность цикла.

• Сильное внешнее охлаждение. Может увеличивать частоту открытия и закрытия.

• Недостаточный перепад. Не обеспечивает расчетную динамику потока под диском.

• Повышенное противодавление. Снижает фактическую пропускную способность.

• Износ рабочих поверхностей. Приводит к устойчивой утечке и изменению цикла.

Плановое обслуживание

Интервал обслуживания определяют по качеству конденсата, числу циклов, давлению и истории работы. Полезно вести журнал температуры, давления и результатов проверки. Постепенное изменение параметров позволяет обнаружить загрязнение до того, как оно вызовет остановку оборудования.

• Очищать фильтры. Периодичность связывают с фактическим количеством загрязнений.

• Контролировать седло и затвор. Рабочие поверхности не должны иметь отложений и повреждений.

• Проверять подвижные элементы. Поплавок, стакан и диск должны свободно выполнять предусмотренный цикл.

• Осматривать воздухоотводчик. Температурный элемент должен удалять воздух и удерживать пар.

• Проверять соединения. После сборки контролируют внешнюю герметичность.

• Фиксировать контрольный режим. Параметры после обслуживания используют для последующего сравнения.

Когда требуется повторный подбор

Если изменились давление пара, расход оборудования или схема возврата конденсата, обслуживание старого устройства может не восстановить нормальную работу. Необходимо заново рассчитать максимальный расход и минимальный перепад давления. Также проверяют материал корпуса и внутренних деталей при изменении состава среды.

Диагностика конденсатоотводчика должна учитывать нормальный принцип действия, фактическую нагрузку, перепад давления и монтаж. Последовательная проверка помогает отличить механическую неисправность от неправильного подбора или проблемы конденсатопровода и устранить причину, а не только временный симптом.
